Центробежные вентиляторы отклоняют поток воздуха на 90° и могут создавать более высокое давление, чем осевые вентиляторы. Поэтому лучше подходят для систем с сопротивлением более 100 Па.
Радиальные вентиляторы имеют два типа крыльчаток: назад загнутые, вперёд загнутые.

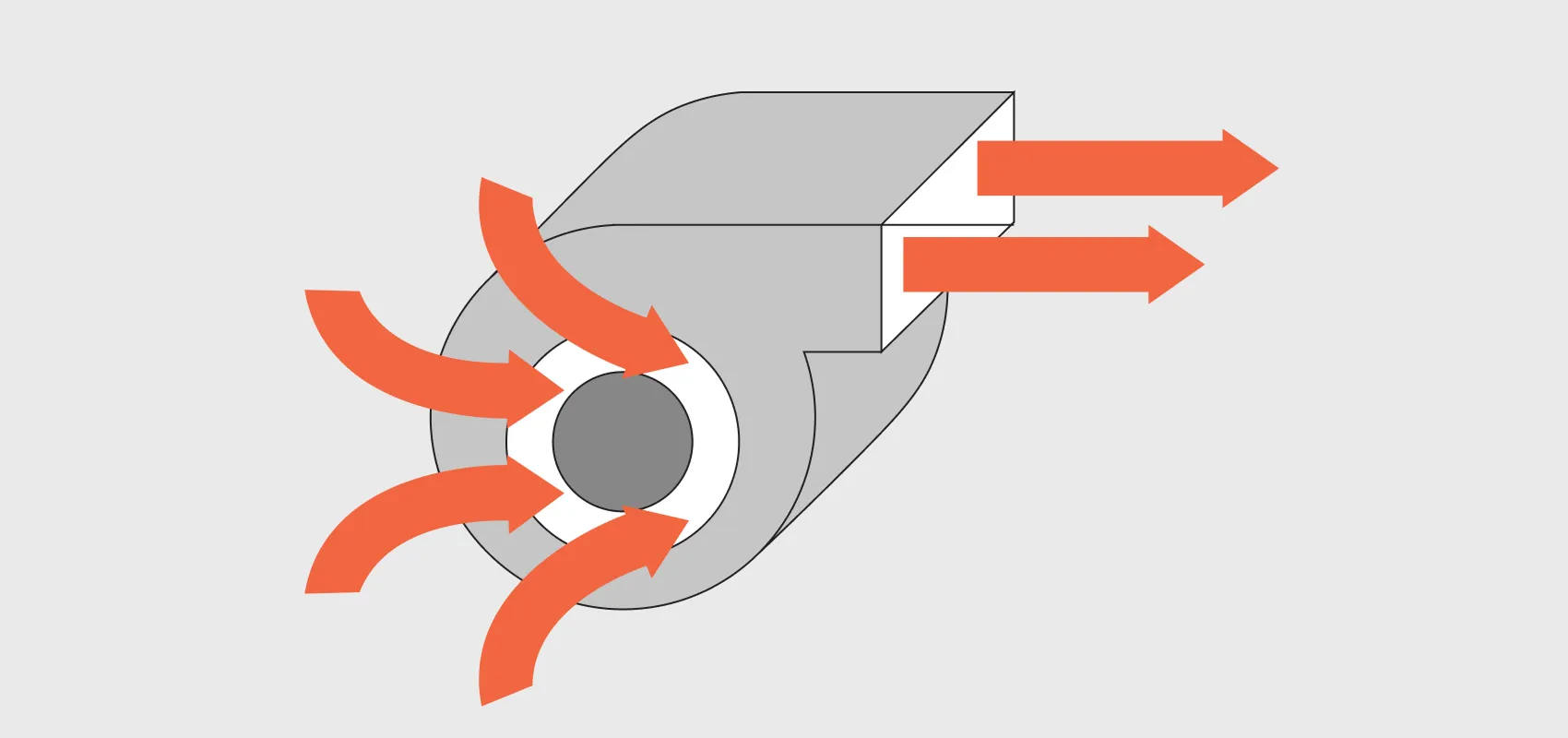

Вентилятор в спиралевидном корпусе
Обычно спиралевидный корпус («улитка») является частью центробежного вентилятора с крыльчаткой с вперёд загнутыми лопатками, но встречаются случаи, когда вентилятор поставляется без корпуса в виде мотор колеса. Тогда спиралевидный корпус отливается в части корпуса самого изделия в котором применяется вентилятор.
- могут работать самостоятельно без доработок (так как имеют свой корпус)
- тише в сравнении с назад загнутыми лопатками
- простой монтаж
- воздушный поток ограничен одним направлением, с отклонением на 90°
- КПД (вентилятора) ниже относительно назад загнутых лопаток
- корпус занимает пространство, сложнее встроить в компактный корпус изделия

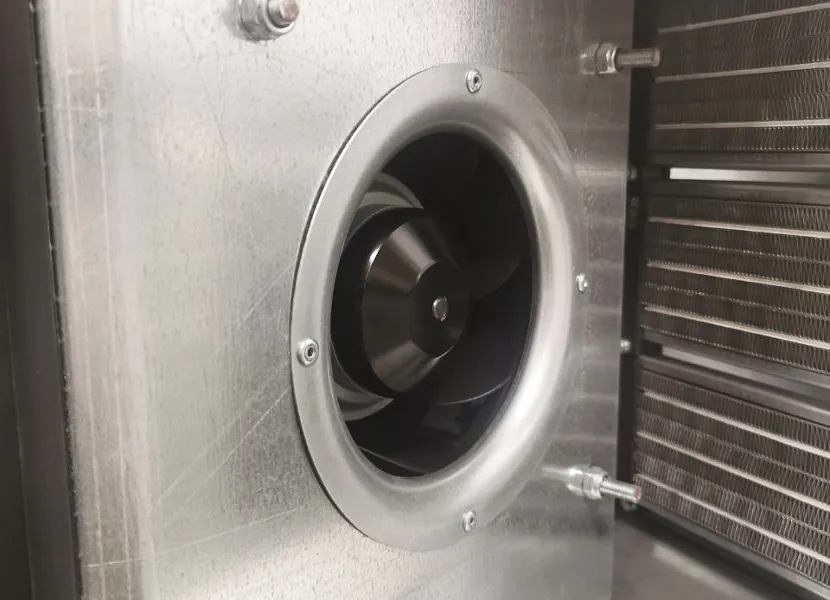

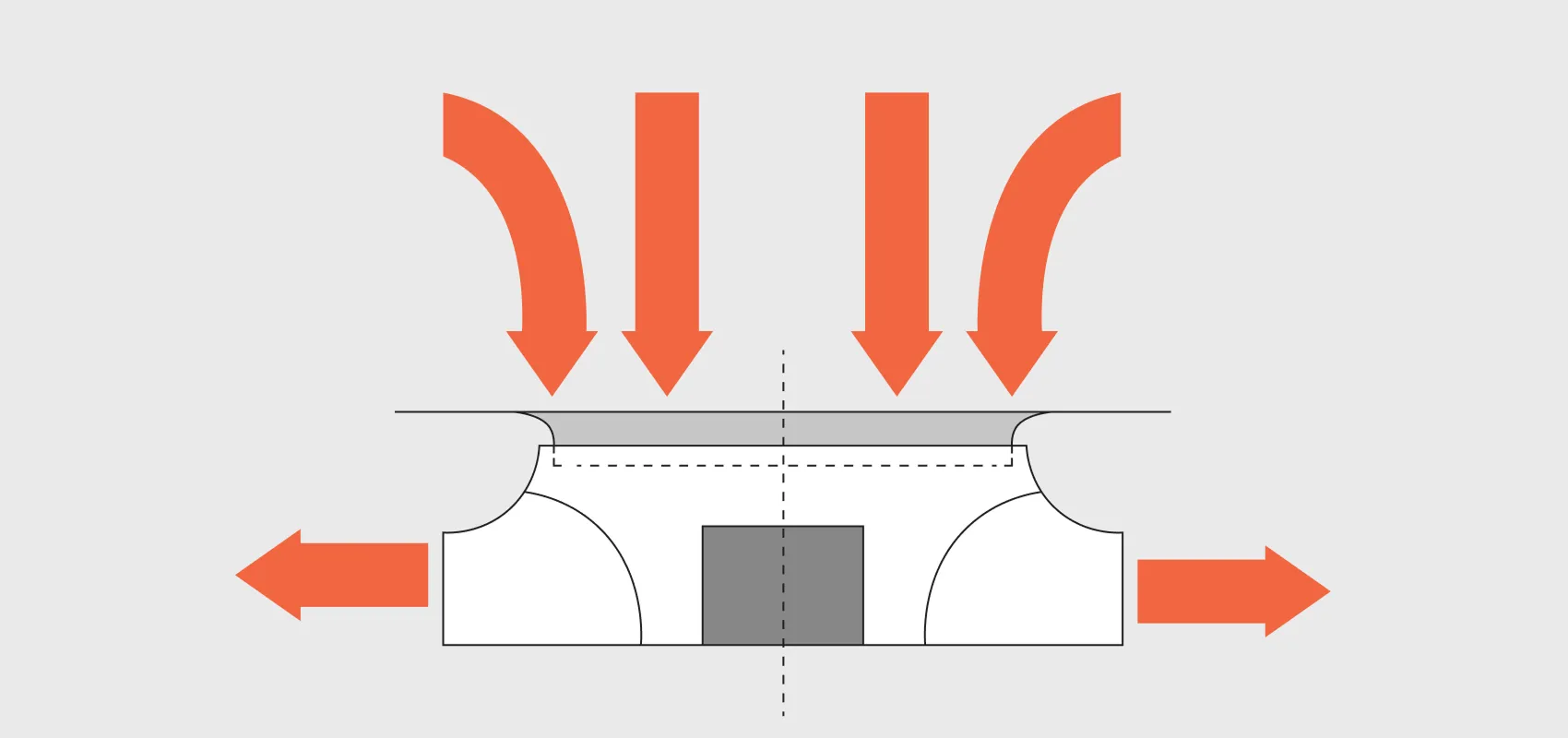

Вентилятор со свободным колесом
Центробежные вентиляторы с крыльчаткой с назад загнутыми лопатками создают зону повышенного давление на стороне крыльчатки, поэтому спиралевидный корпус не нужен. Из-за отсутствия корпуса имеют более компактный размер, что позволяет встраивать их в различное оборудование.
- КПД (вентилятора) выше относительно вперёд загнутых лопаток
- компактнее, т. к. не требуется корпус
- нет ограниченного направления потока воздуха
- громче в сравнении с вперёд загнутыми лопатками
- не могут работать самостоятельно, без корпуса изделия
- сложнее в монтаже
Сферы применения
←→

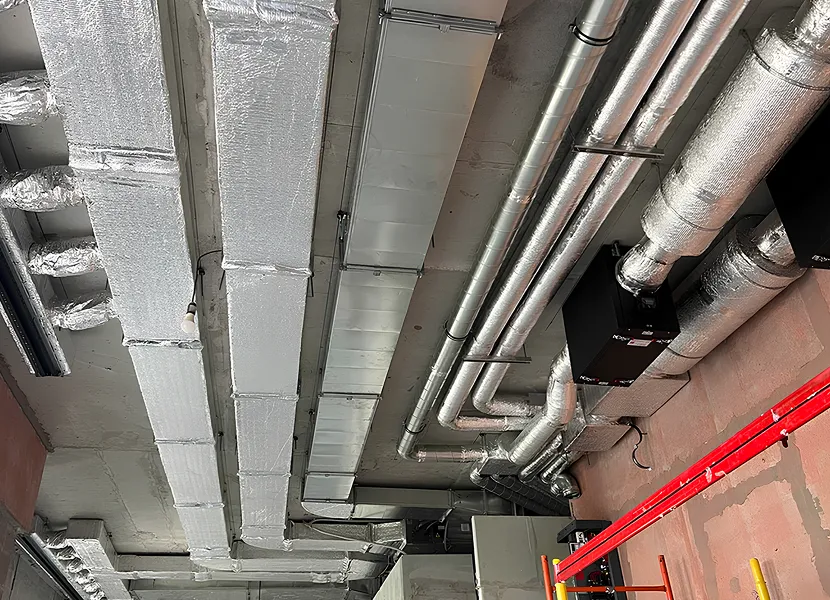

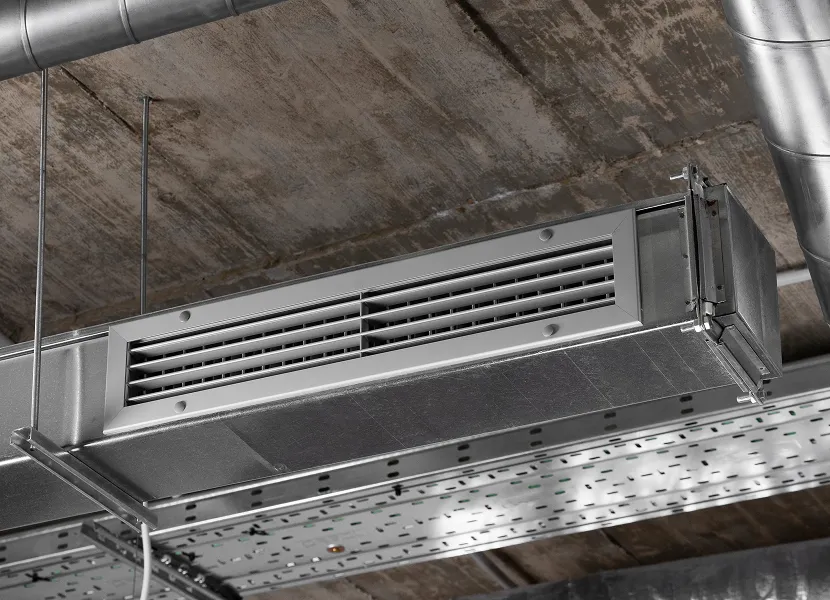

Вентиляция
- Приточно-вытяжные установки (ПВУ)
- Канальные вентиляторы
- Бризеры

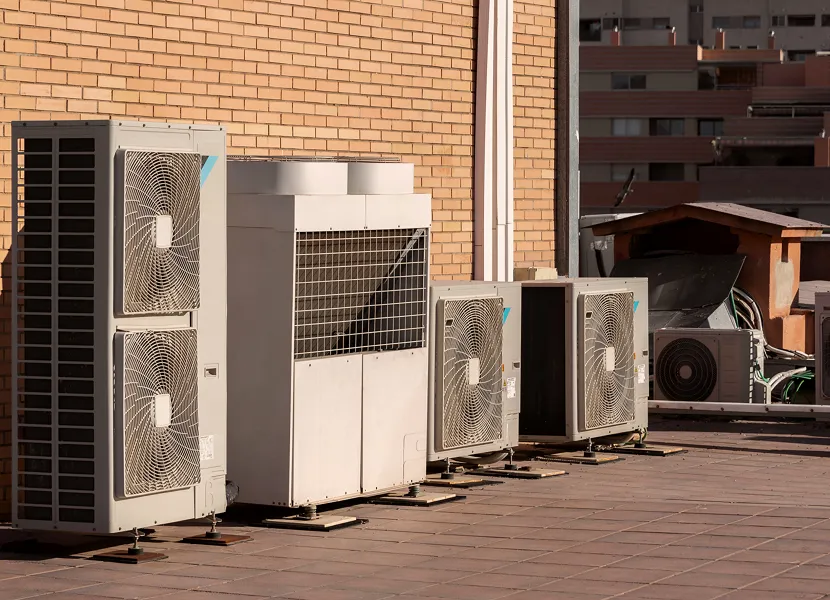

Отопление
- Тепловые насосы
- Cистемы рециркуляции воздуха
- Осушители воздуха

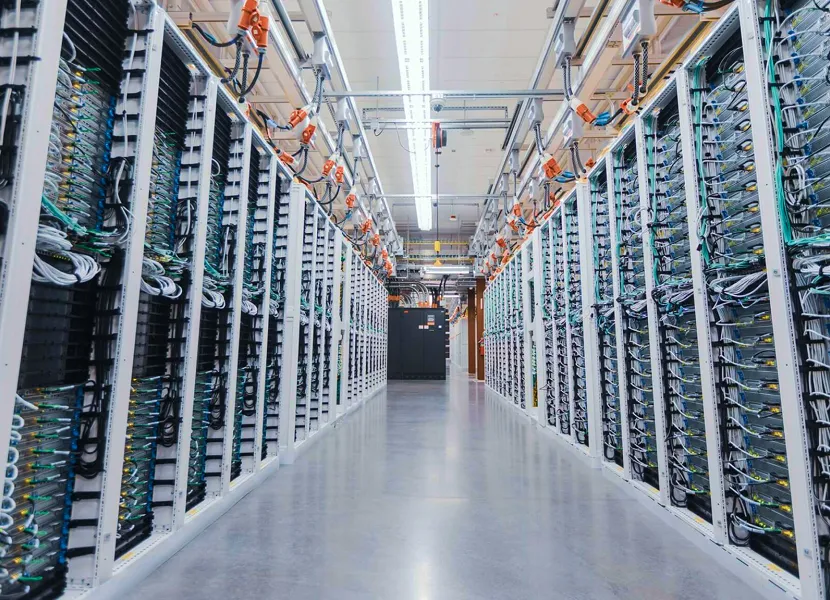

Охлаждение оборудования
- Серверные и IT-стойки
- Шкафы станций управления асинхронными двигателями
Высокая фильтрация
- Обеззараживатели воздуха
- Фильтровентиляционные модули
Двигатели создаются с учётом требований современной климатической и промышленной техники. Бесщёточные модели обеспечивают максимальный КПД и долговечность, тогда как коллекторные двигатели остаются оптимальным выбором при необходимости простого и надёжного управления.
Бесколлекторный электродвигатель
Бесщёточные двигатели — это высокоэффективные, компактные и долговечные электродвигатели, которые идеально подходят для оборудования, где важны энергоэффективность, высокая скорость вращения и длительный ресурс.
Бесщёточные двигатели работают за счёт электронного переключения обмоток статора. Ротор оснащён постоянными магнитами, что обеспечивает высокий КПД и точный контроль скорости.
Такие двигатели отличаются плавным запуском, точным регулированием и возможностью интеграции с интеллектуальной автоматикой.
- высокий КПД и низкое энергопотребление
- тихая работа и низкая вибрация
- долгий ресурс благодаря отсутствию щёток
- компактность и малый вес
- точное электронное управление
- требуют контроллера для работы
- выше стоимость по сравнению с коллекторами
Электропривод для БПЛА
Бесколлекторные электродвигатели — универсальные и простые в применении решения, идеально подходящие для задач, где требуется небольшой момент, простое управление и предсказуемое поведение двигателя. В отличие от BLDC, они не требуют отдельного контроллера и могут работать напрямую от источника питания.
- простое питание и управление
- низкая стоимость
- быстрый запуск и быстрый отклик
- универсальность применения
- КПД ниже относительно бесщёточного электродвигателя
- повышенный уровень шума
Сферы применения
←→
Авиация
- Дроны (только электродвигатель постоянного тока, модель ДБУ34‑800‑21)
Промышленное оборудование
- Станки с числовым программным управлением (ЧПУ)
- Робототехника
- Насосы
- Вентиляторы
Медицинское оборудование
- Хирургические инструменты
- Насосы для переливания крови
Электроинструменты
- Шуруповёрты
- Дрели
- Электропилы

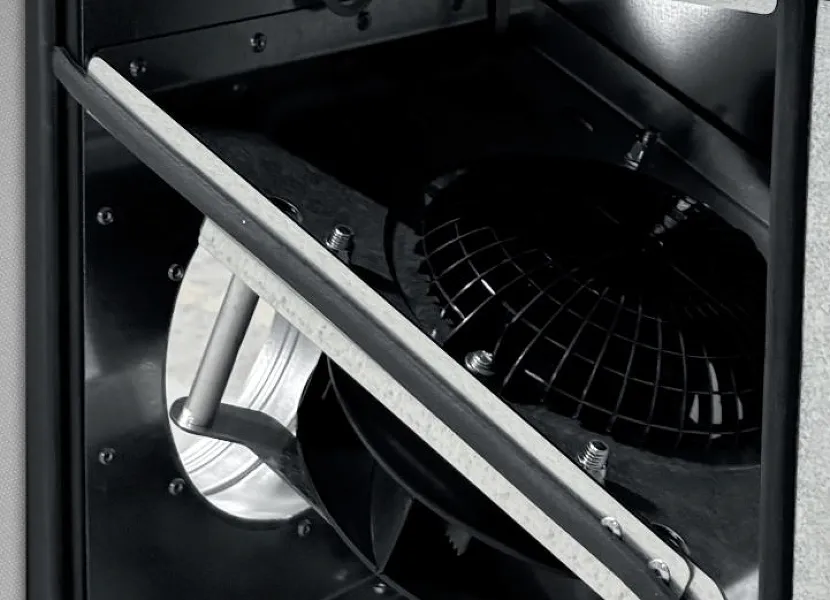

Аксессуары предназначены для оптимизации работы центробежных вентиляторов, повышения точности контроля воздушного потока и снижения шумовых характеристик оборудования. Правильно подобранные дополнения позволяют улучшить аэродинамику, обеспечить стабильность параметров и повысить комфорт эксплуатации.

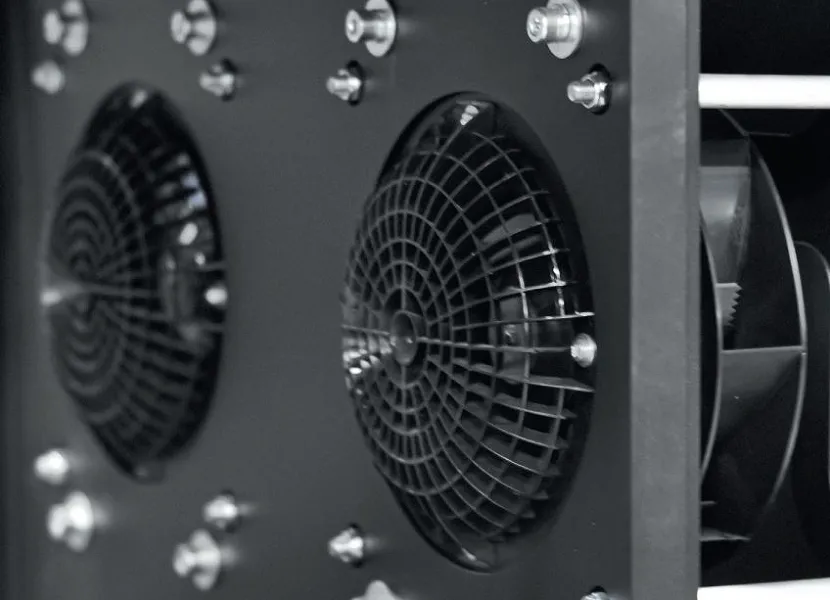

Выравнивающая решётка
Происхождение тонального шума. Избыточный шум возникает вследствие возмущений в потоке воздуха, который поступает в вентилятор. Несимметричное распределение пространства вокруг вентилятора (например, удалённые от него на разные расстояния стенки устройства) вызывает формирование сильных вихревых потоков. В узких местах эти движения объединяются, образуя так называемые «вихревые струны».
Когда поток воздуха сталкивается с вращающимися лопастями крыльчатки вентилятора, возникает шум, который можно охарактеризовать как широкополосный с добавлением узкополосных тональных гармоник. Этот звук, известный как шум воздушного винта или тональный шум.
- существенное снижение тонального шума, уменьшение раздражающей низкочастотной составляющей
- эффективное гашение «вихревых струн» при ограниченном входном расстоянии
- компактность — позволяет устанавливать решётку в стеснённых условиях
- не снижает КПД вентилятора, не влияет на энергопотребление
- лёгкий монтаж, малый вес
- монтажные отверстия позволяют точно позиционировать решётку относительно входного диффузора
- выполнена из композитного материала, устойчивого к вибрациям и нагрузкам
Примеры применения
С центробежными вентиляторами с назад загнутыми лопатками, диаметром колеса: 175, 190, 220, 225 мм.
